隨著我國工業化進程加快，建設在上世紀70、80年代初的建筑都出現了不同程度的損壞和裂縫問題，因此需要對建筑物進行加固改造，才能達到使用目的。目前市場上常用的方法是灌漿法，所使用的灌漿料有高流動性、自密實免振搗的優點，可以用于建筑物加固、裂縫填平，提高其承重能力。北京聯合榮大創新研發的灌漿加固技術，成為建筑物損壞和裂縫的克星。
灌漿料，是一種由特種骨料（臨界力度≤4.5mm）、特種水泥、納米級微粉、功能型外加劑等經嚴格配料并預混均勻的材料。使用時只需按比例加入自來水并攪拌均勻，通過特定機械設備連續壓入即可。材料常溫成型強度高，抗壓強度1d＞20MPa，28d＞60MPa，初始流動度≥300mm，施工可操作時間≥2h。材料具備自密實特性，粘接強度高，壓漿后致密無空鼓，新舊基礎不剝離、整體性好，耐熱溫度≤500℃。

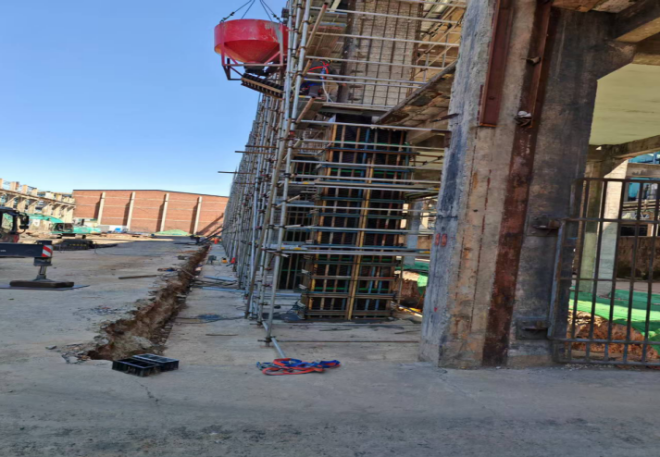

圖為灌漿料加固改造的部位，柱體加固

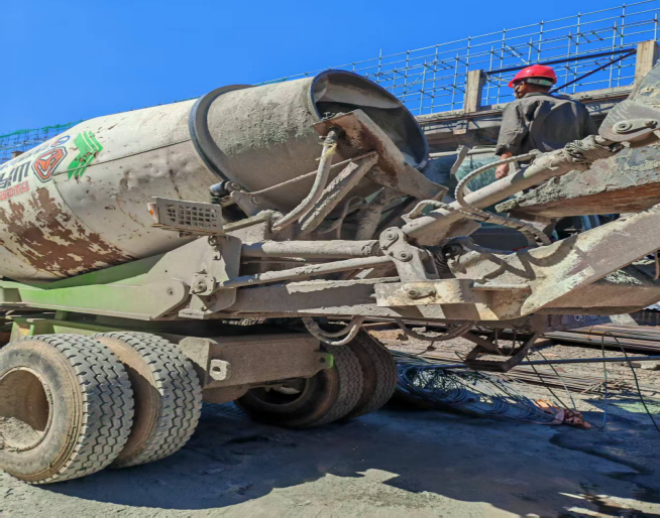

圖為加固現場攪拌設備
灌漿料加固施工時，對所要加固的基礎部位進行剔鑿，露出原有的鋼筋，再根據所要加固部位的厚度，進行鋼筋綁筋，將其與原有的鋼筋焊接在一起。支模后，利用輸送泵將流動漿料灌注到固定的部位，灌漿完成后24小時拆模，進行灑水養護7天，28后達到工程設計要求。經過大量實驗證明，加固好的柱體，灌漿料與原有的界面粘接牢固，不易脫落，強度高。
采用灌漿加固技術，能夠提高混內部結構的穩定性，也能避免后期再次開裂脫落的現象。在實際應用過程中,使用灌漿法需要高度重視水泥漿液的水灰比例,只有將比例控制在一定范圍內，才能起到提高內部結構穩定性的作用。在施工過程中嚴格控制水灰比能夠有效避免漏漿現象，從而提高工程的施工質量。灌漿加固方法在實際施工過程中存在較大的應用優勢，這種方法不僅能夠保證施工進度，還能提高施工質量，確保工程在規定時間內投入使用并安全運行。
